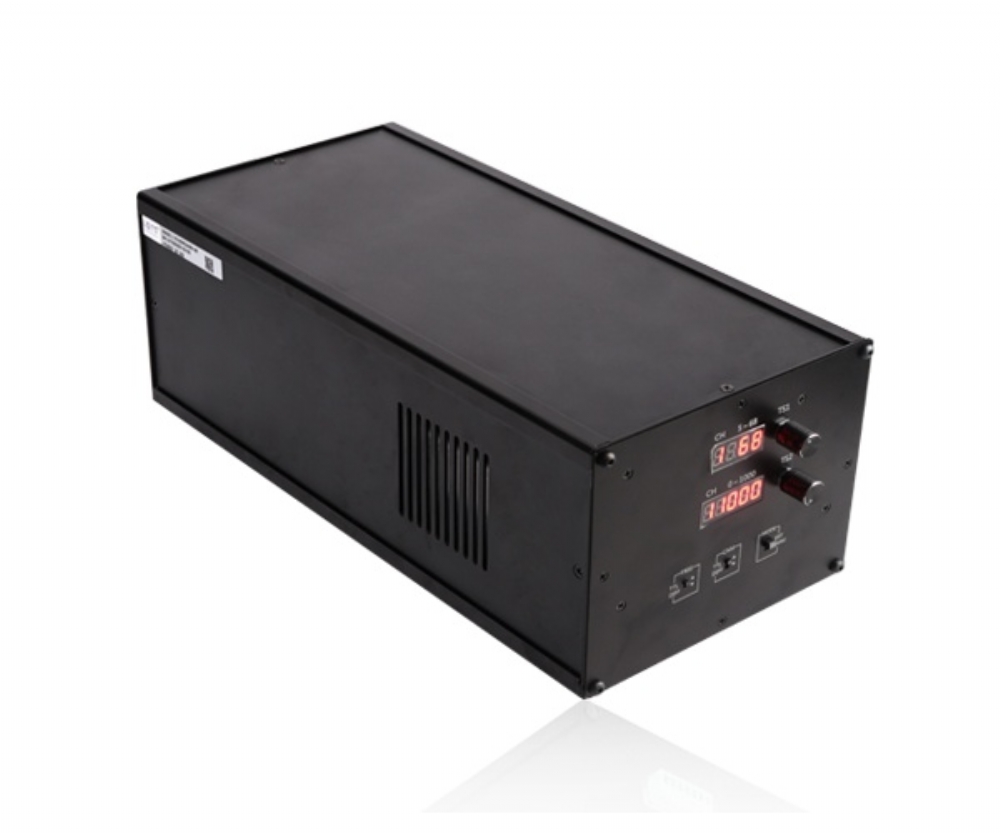

閃頻控制器

輪流頻閃控制器主要應用於接受外部產品位置信號，同步輸出相機和光源。可讓多個光源分時輸出（不同亮度、不同角度、不同類型，顏色），相機在對應信號（光源點亮）採集，集成一張或多張圖像。實現多工位集成于單工位，通過拆分、組合圖像完成多項檢測檢測內容同時檢測。

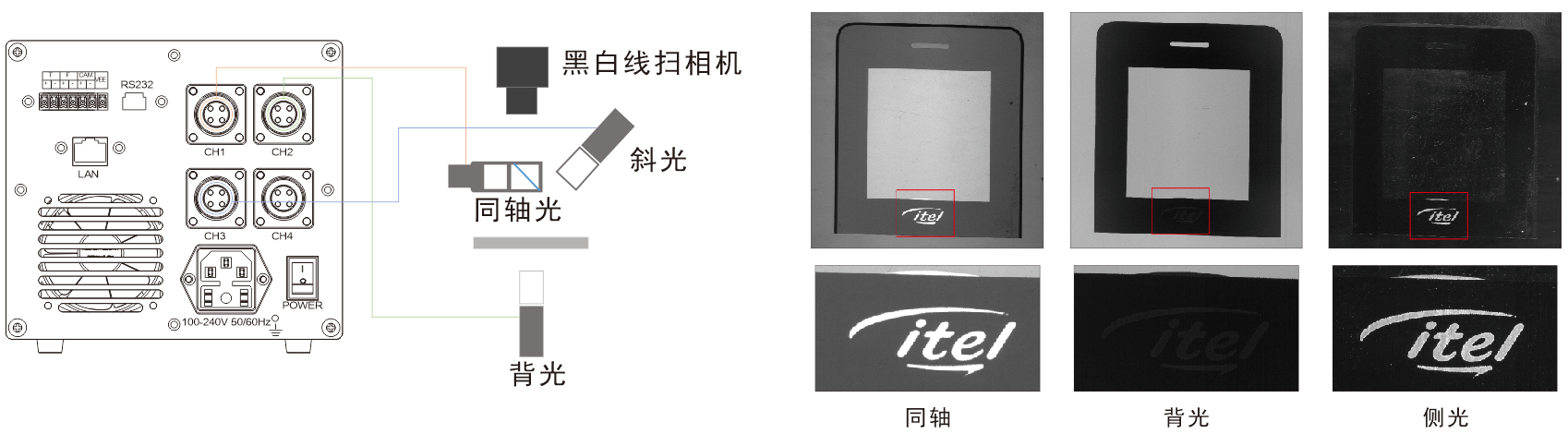

組合照明成像圖

單顆線掃描相機（單行）獲取多張不同光源的照明圖像

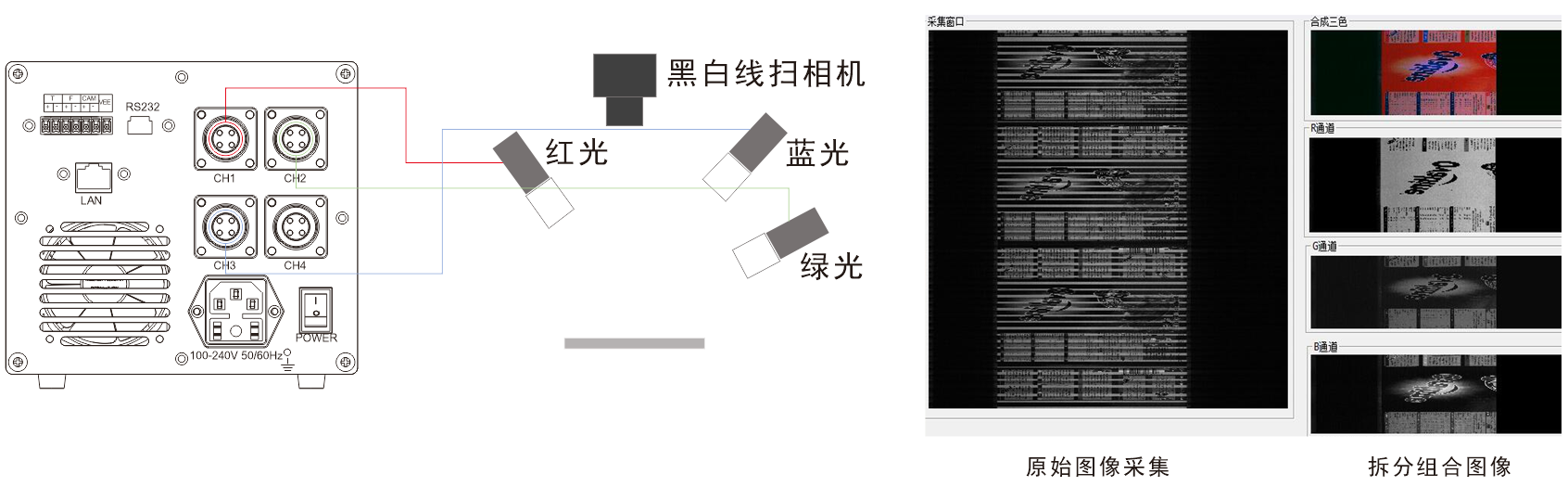

獲取彩色圖像

黑白相機下實現真實的彩色圖像

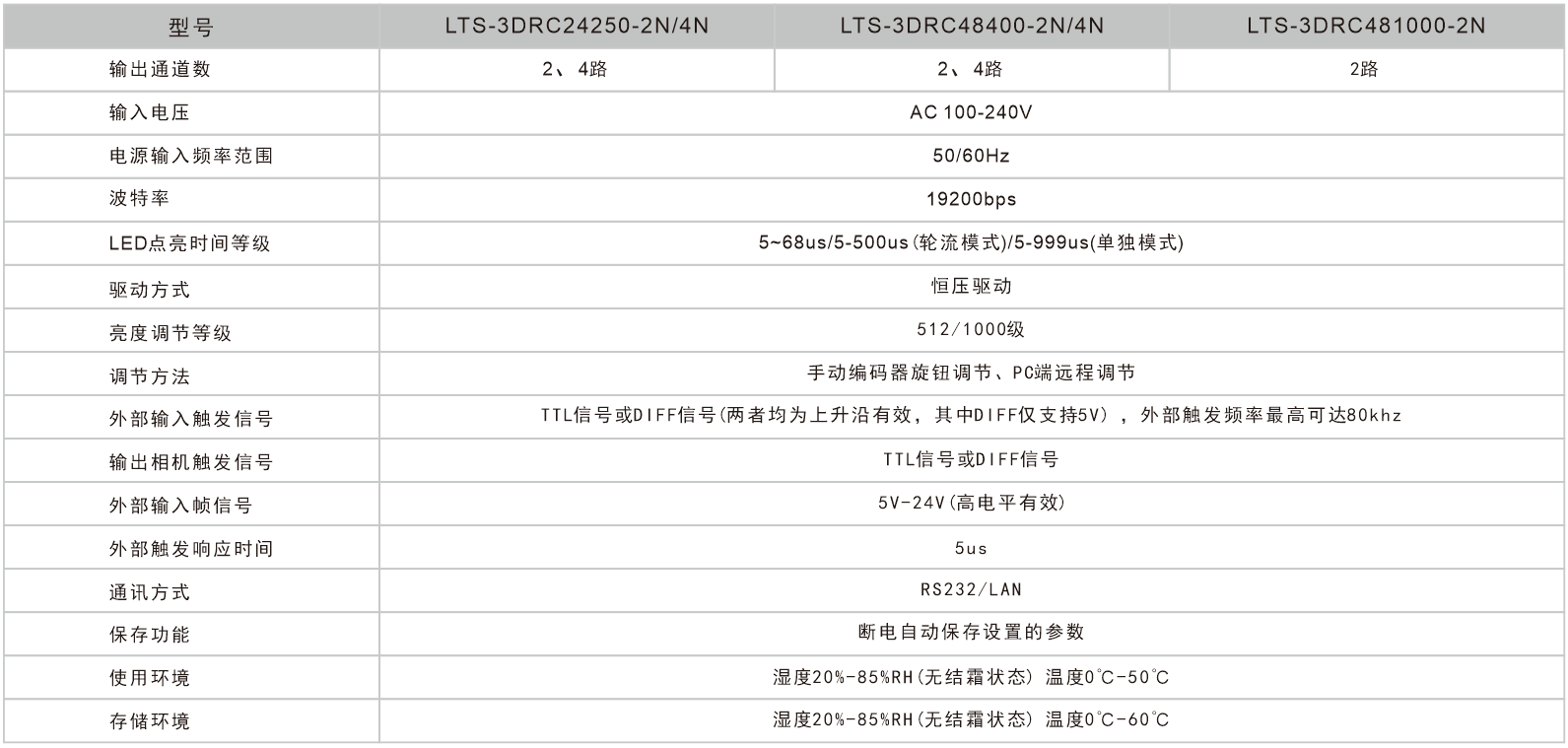

產品特色

1. 配套線掃光源閃頻使用
2. 分時輪流/單獨觸發模式可選
3. 差分/TTL觸發信號輸入可選
4. 5us高速回應，最高80K頻率
5. 點亮時間5-500us可調
6. 512/1000級亮度可選
7. 支援RS-232通信、LAN通信

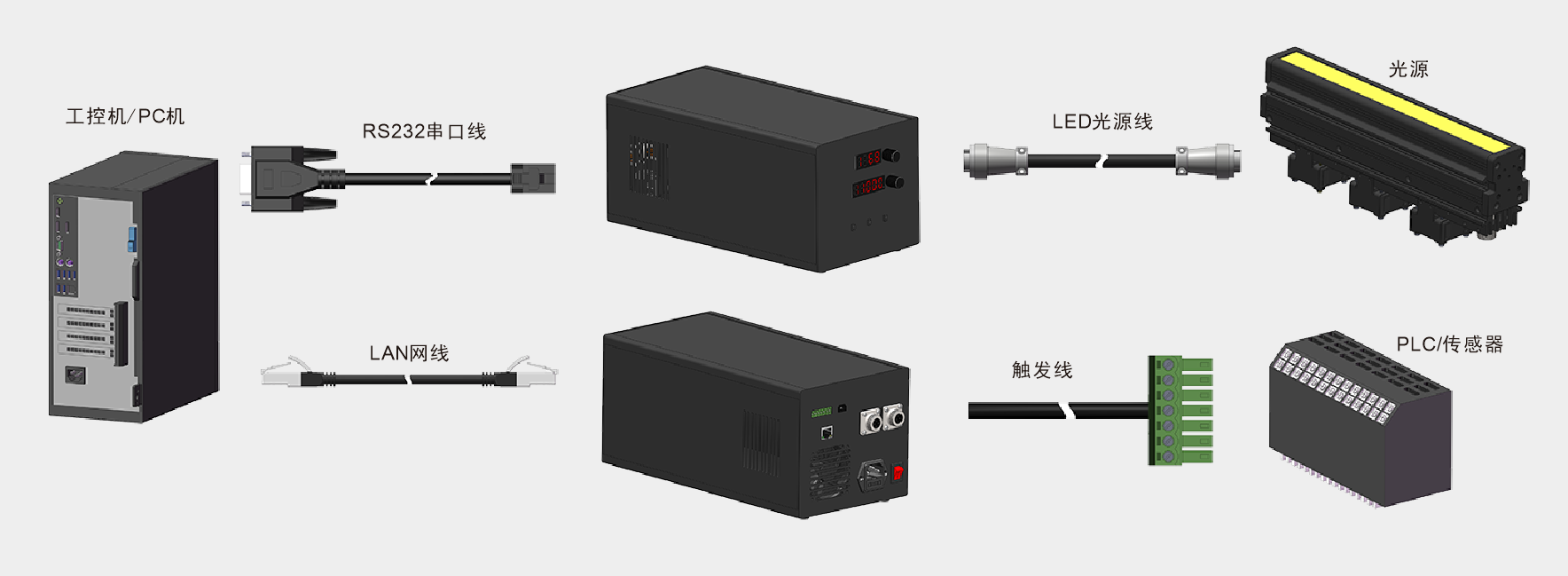

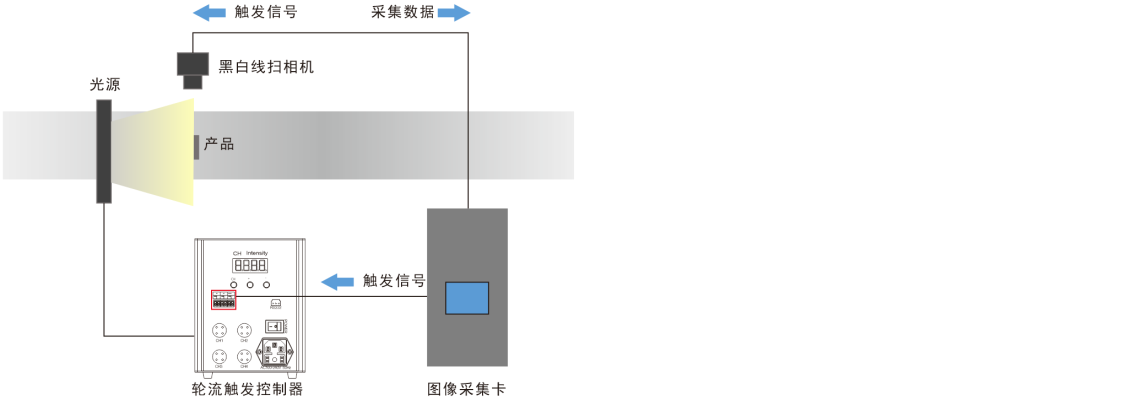

工作系統示例

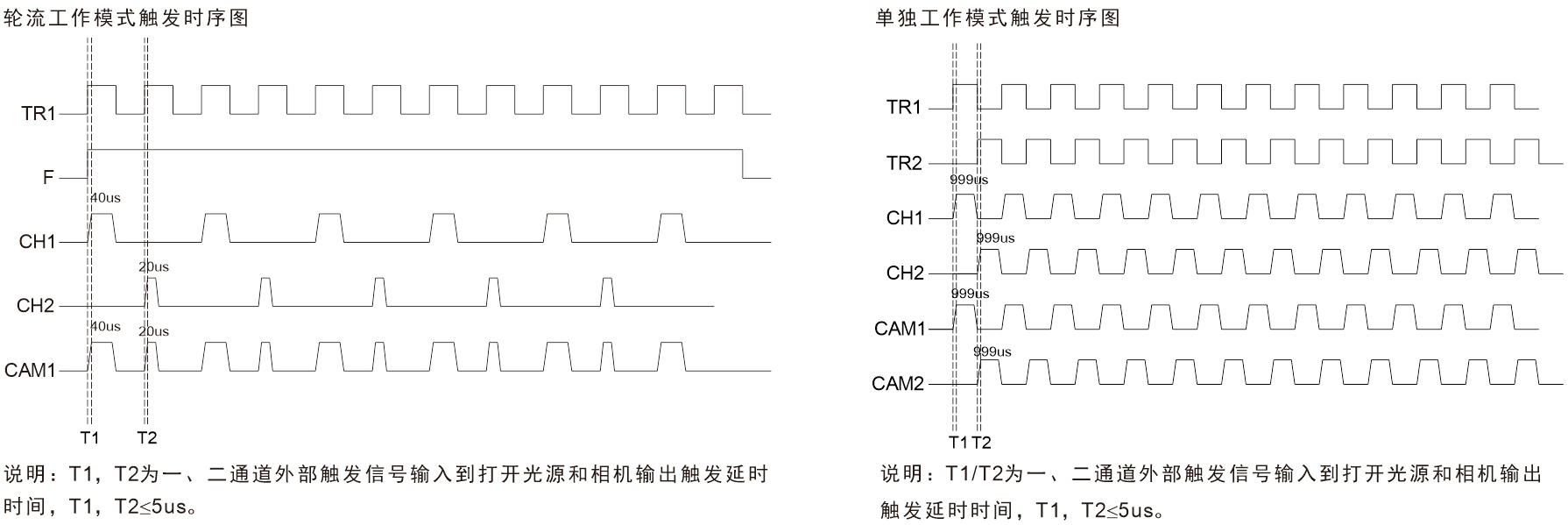

時序圖

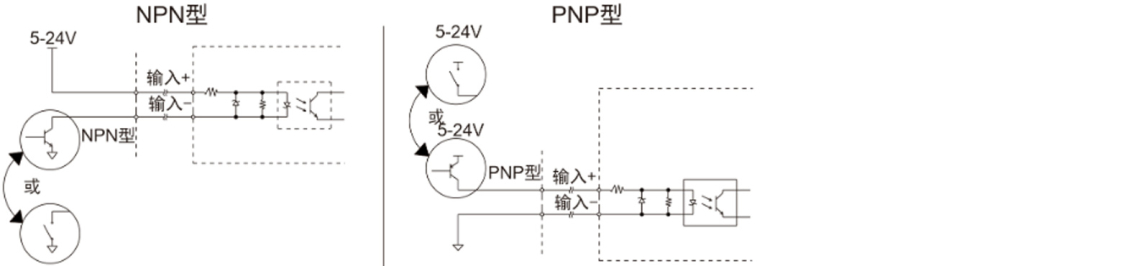

常用外部觸發信號接線方法
